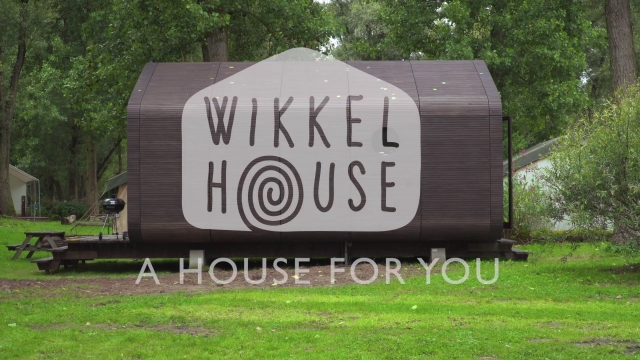

La casa di cartone garantita 50 anni

La casa di cartone costruita per durare 50 anni.

Wikkel House è una casa di cartone leggera, modulare, adattabile e personalizzabile. Basso costo, sostenibile ed ecologica, questa casa di cartone ondulato è garantita per 50 anni.

La casa di cartone

La Wikkel House, la casa di cartone ideata e progettata dallo studio di architettura Fiction Factory garantita per 50 anni (dopo 25 anni il telo impermeabile e traspirante esterno va sostituito). A causa dell’effetto isolante del cartone arrotolato, c’è poco bisogno di riscaldare la casa ed è completamente riciclabile a fine vita. La sua resistenza deriva dalla qualità del cartone di cui è composta: fogli di cartone di tipo alveolare (la sezione triangolare è la più rigida in natura) sovrapposti in ben 24 strati con speciale colla ecologica.

Il telaio della struttura in legno è utilizzato principalmente per mantenere il cartone in posizione durante il processo di produzione, come elemento di collegamento e come sistema di sicurezza in caso di danneggiamento del nucleo di cartone.

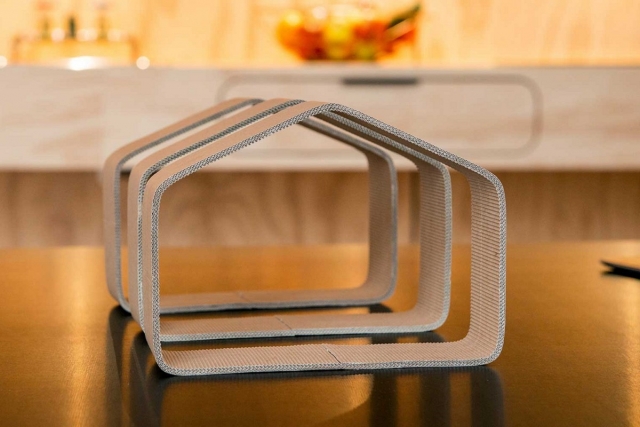

Modellino in cartone

Quello stesso cartone rende la casa leggera, quindi facile da trasportare. Ecologica ed interamente riciclabile dopo l’uso. La casa di cartone all’occorrenza può diventare ufficio, luogo ricreativo, negozio, bar, stand espositivo. Un habitat dove vivere con un alto livello di comfort dato dal rivestimento interno in legno e dal forte potere isolante del cartone alveolare (all’interno dei vuoti incorpora l’aria che, in regime stazionario, possiede ottime caratteristiche isolanti).

Tutto è iniziato 20 anni fa. René Snel ha progettato uno speciale stampo per una cassetta di pomodori. Egli asseriva che il design era tanto resistente da poterci costruire una casa. E così è stato. René ha sviluppato il concetto di una casa in cartone, come riparo per le emergenze umanitarie. Ma il progetto fallì per mancanza di interesse. Fino all’incontro con l’architetto Oep Schilling di Fiction Factory, subito entusiasta dell’idea. Il progetto era pronto, bisognava solo rendere la casa impermeabile in modo sostenibile. La prima casa di cartone di Fiction Factory è stata esposta al pubblico presso l'aeroporto di Amsterdam Schiphol nel 2012.

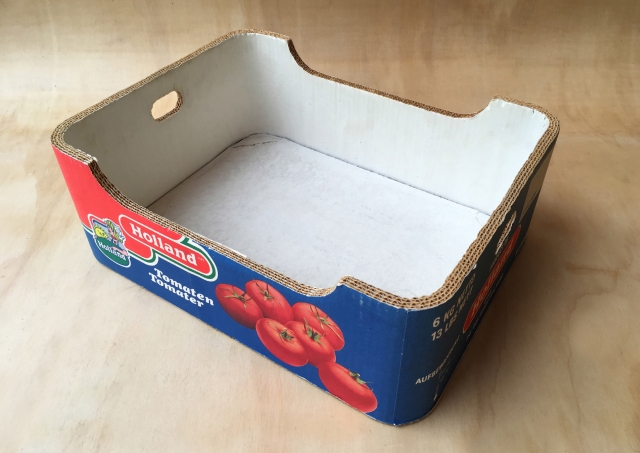

Produzione 1 idea

Come costruire la casa in cartone

Per costruire la casa in cartone vengono acquistati dei rotoli di cartoni modulari, larghi 1,20 metri per limitare lo spreco di materiale.

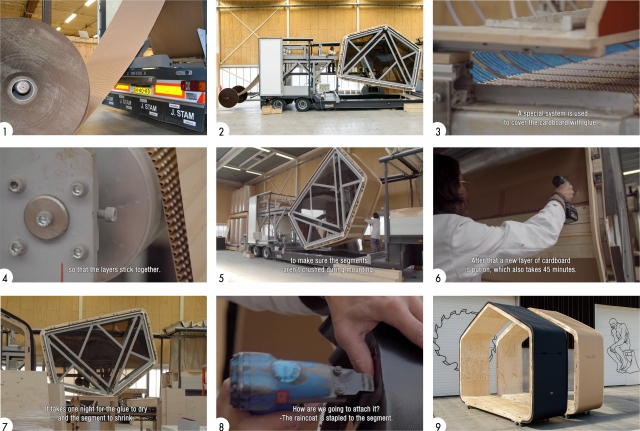

  1. Il rotolo viene posto su una macchina avvolgitrice insieme allo scheletro del modulo. Si procede dall’interno verso l’esterno.
  2. Un’estremità del primo strato di cartone viene fissato al modulo, dopodiché la macchina entra in funzione e fa roteare il telaio. Così facendo, lo scheletro ligneo viene ad essere avvolto dal cartone.
  3. Una serie di tubicini rilasciano la colla sul foglio di cartone formando un rivolo continuo e costante di adesivo ecologico che servirà ad incollare il secondo strato.
  4. E così via fino a formare 12 strati all’intradosso e 12 all’estradosso del telaio, per un totale di 24 strati complessivi che formeranno l'involucro della casa in cartone. La macchina impiega 45 minuti per incollare i primi 12 strati.
  5. Per costruire la casa di cartone vengono inserite delle stecche in legno e fissate al telaio. Qui verrà a crearsi un’intercapedine ove far passare i tubi degli impianti e le viti di collegamento.
  6. Poi via con gli altri 12 strati di cartone. Per ogni singolo modulo vengono usati 320 metri di cartone ondulato.
  7. Finito l’incollaggio, c’è la fase dell’essiccamento che impiega circa 20 ore in posizione sottosopra.
  8. e 9. Terminato il pacchetto murario, la casa di cartone viene rivestita da un telo traspirante impermeabile (permette al vapore di uscire, ma evita all’acqua di entrare). Questo telo viene fissato su listelli in legno con una sparapunti in modo da non compromettere il cartone. Apposite stecche in legno duro vengono poste agli angoli e su quelle verrà poi fissata la pelle esterna in listelli lignei.

fasi costruttive

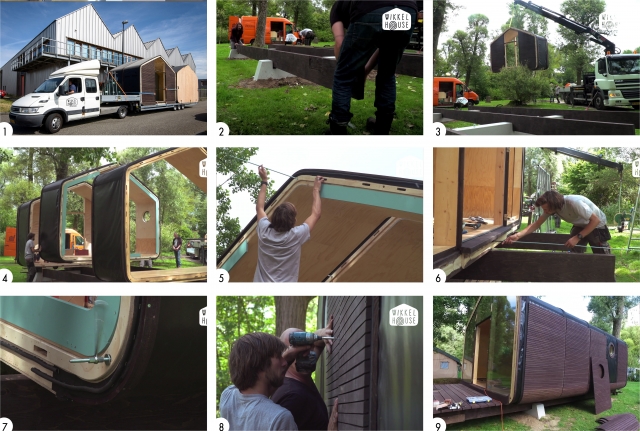

Una volta capito come costruire un modulo della casa di cartone vediamo come assemblarla:

  1. I moduli della casa di cartone così ultimati vengono sollevati con un muletto e caricati su un rimorchio per essere trasportati fino al cantiere.
  2. Viene sistemato il terreno o poste travi in cemento su cui poggiare la casa
  3. Una piccola gru solleva i moduli e li pone sulle travature a terra.
  4. I singoli segmenti vengono avvicinati e assemblati tra loro.
  5. 6,7. Delle apposite viti molto lunghe con eventuali dadi per estensioni corrono lungo tutta la casa sopra e sotto, ancorando e bloccando i segmenti tra loro.
  6. 8,9 . Infine, vengono apposti dei pannelli esterni in legno che riscoprono l’intera struttura e la proteggono dai raggi UV, il vento e la pioggia.

A questo punto la casa di cartone è pronta per essere abitata.

fasi costruttive

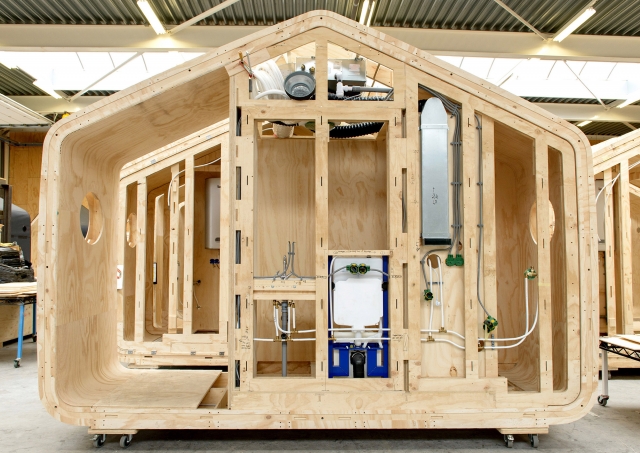

Segmento Smart home

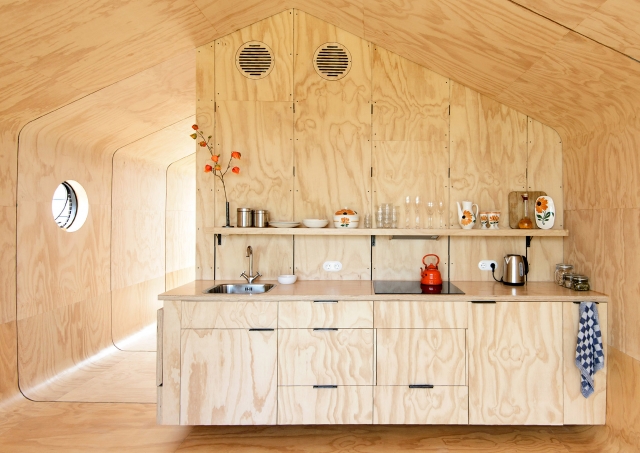

Segmento Smart home cucina

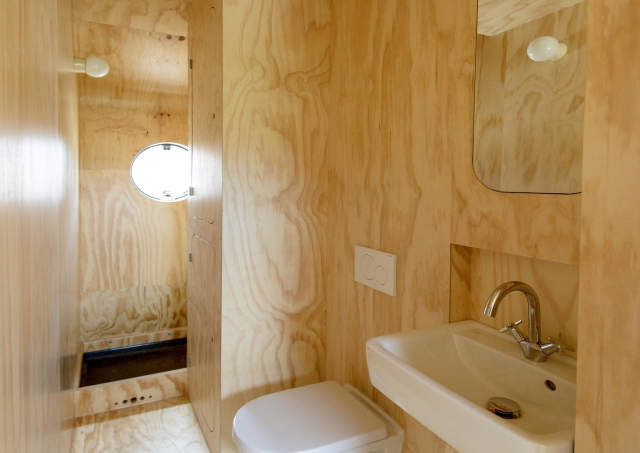

Segmento Smart home bagno

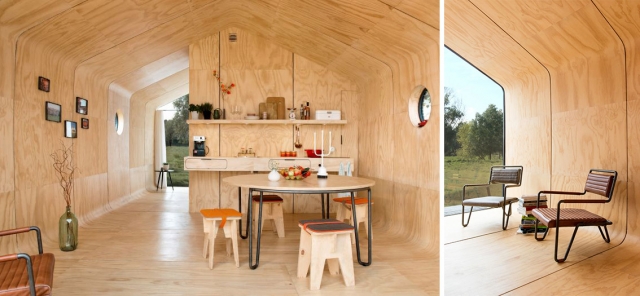

Wikkelhouse: interni - living room

La stratigrafia muraria della casa di cartone

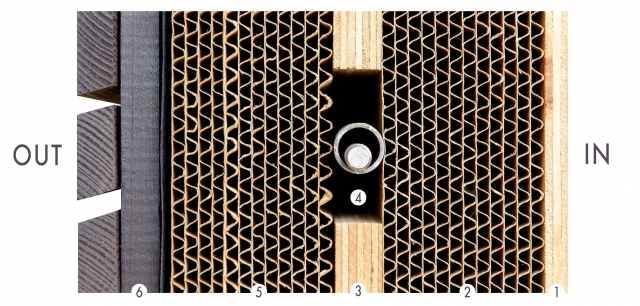

Qui sotto un dettaglio costruttivo della stratigrafia muraria della casa di cartone. Procedendo dall’interno verso l’esterno:

  1. Compensato in legno 3 strati
  2. cartone alveolare 12 strati (adesivo ecologico)
  3. multistrato 7 strati legno
  4. intercapedine per il passaggio delle tubazioni
  5. cartone alveolare 12 strati (adesivo ecologico)
  6. involucro esterno a doghe in legno

Struttura muraria

La casa di cartone Wikkelhouse è basata su un concetto modulare. Ogni segmento, dalla forma tradizionale a falde, misura 4,6 m in lunghezza, 3,5 m in altezza e 1,2 di larghezza. Ha una superficie utile di 5 mq e può essere accoppiato tra loro secondo le esigenze di spazio necessario. Per avere 50 mq basta accoppiare 10 moduli.

Ogni segmento possiede già i collegamenti per l’acqua e l’elettricità incorporati. Ce n’è uno specifico per il bagno e la cucina appesa, che può funzionare come separazione tra zona giorno e zona notte.

La casa di cartone è così leggera che un modulo pesa circa 500 kg, circa 1/3 del peso che avrebbe se fosse realizzata interamente in legno.

Il prezzo della casa di cartone è funzione della complessità e del numero dei moduli scelti. Il prezzo di un modello base, composto da 3 segmenti, è pari a 30.000 euro, escluso trasporto e installazione.

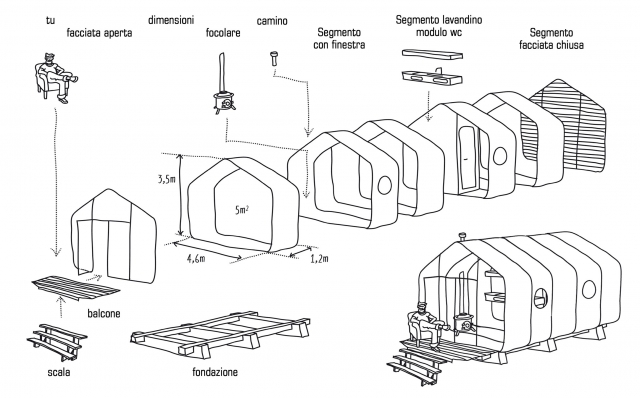

Schema di montaggio

flessibilità
