Contabilizzazione e termoregolazione del calore negli edifici: come contabilizzare?

Con il DLgs 4 luglio 2014, n. 102  "Attuazione della direttiva 2012/27/UE sull'efficienza energetica" entro il 31 dicembre del 2016 i condomìni, e gli edifici polifunzionali, dotati di un impianto di condizionamento dell’aria centralizzato, o rifornito da una rete di teleriscaldamento, dovranno installare sistemi di contabilizzazione, di termoregolazione individuali per misurare l’effettivo consumo -di ciascuna unità immobiliare- e adottare il criterio della ripartizione dei costi in base alla norma UNI 10200/2015. In questo articolo, il terzo di una serie di quattro, vediamo brevemente quali sono gli aspetti tecnici della contabilizzazione del calore nei condomini.

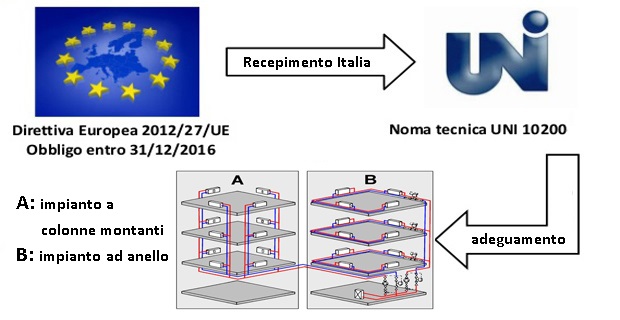

ADEGUARE GLI IMPIANTI PER LA CONTABILIZZAZIONE E LA TERMOREGOLAZIONE

SCADENZE E SANZIONI PER CHI NON SI ADEGUA AL DLgs 102/2014

Innanzi tutto, va segnalato che il ricorso a contatori orari e timer, molto diffuso nei vecchi impianti condominiali, non è più a norma, in quanto non conta l’effettivo calore consumato dalla singola utenza, bensì le ore di funzionamento delle pompe di circolazione, che non necessariamente sono un indicatore affidabile del consumo.

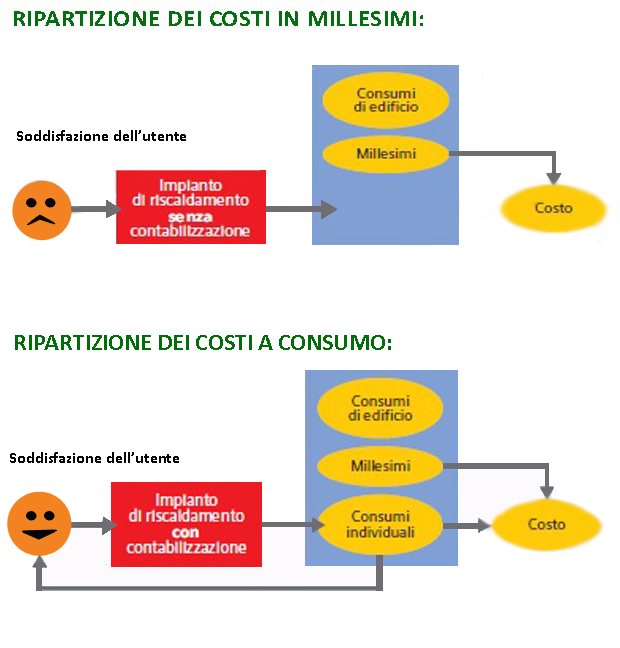

termoregolazione-contabilizzare-b

Il tipo di contabilizzazione: diretta o indiretta

Il primo passo per la messa a norma dell’impianto è capire se sia possibile adottare un sistema di contabilizzazione diretta, o si debba ricorrere alla contabilizzazione indiretta. A tale scopo è necessario semplicemente verificare se il nostro edificio è dotato di rete di distribuzione del calore verticale a colonne montanti (edifici dai 30 anni in su) o orizzontale (edifici recenti). Nel primo caso l’unica opzione possibile è la contabilizzazione indiretta, mentre nel secondo caso è compatibile quella diretta. Il recupero dei dati registrati può essere di tre tipi, in funzione dell’entità e della raggiungibilità del condominio da gestire:

  1. lettura locale (piccoli condomini);
  2. lettura centralizzata tipo bus (villette a schiera);
  3. lettura centralizzata via radio (palazzi a sviluppo verticale).

I contatori possono essere di due tipi: ultrasonici (classe 2 EN1434, con massimo errore di misura ammesso: 2%) e meccanici (classe 3, massimo errore di misura ammesso: 3%).

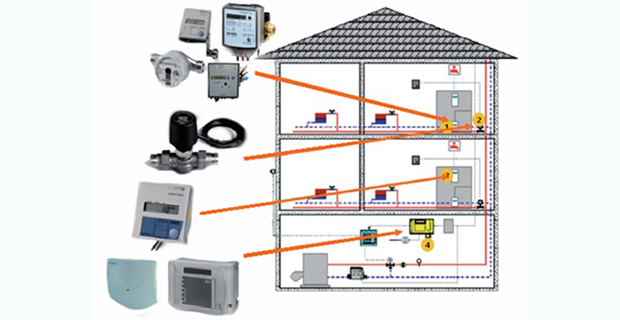

termoregolazione-contabilizzare-c

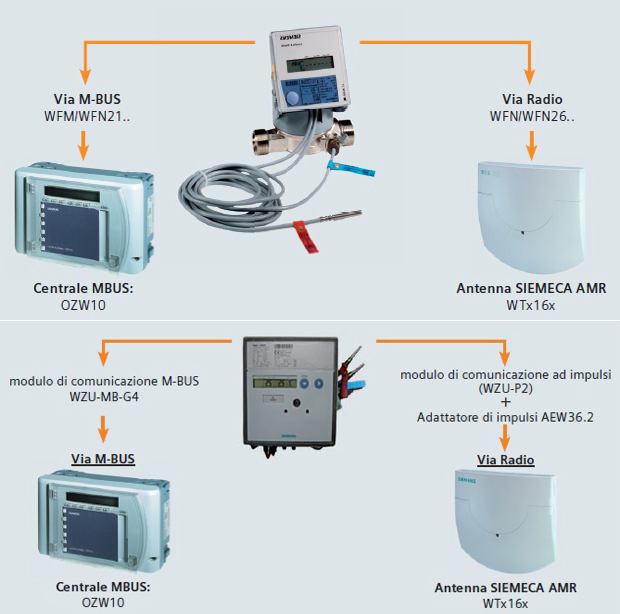

termoregolazione-contabilizzare-d

La contabilizzazione indiretta

1) Rilievo e certificazione dei corpi scaldanti installati per la determinazione di:

  • potenza termica secondo la UNI 442-2 o metodo dimensionale;
  • nuova tabella millesimale

2) Determinazione di:

  • diametro delle valvole termostatiche e dei detentori e del tipo di raccordo alle tubazioni;
  • tipo di valvole termostatiche e di sensore;
  • posizione d’installazione dei ripartitori;
  • tipo di ripartitore e di sensore;
  • curva della temperatura di mandata ai fini della precisione di regolazione e della temperatura di ritorno.

3) Calcolo dei parametri richiesti dalla UNI 10200 ai fini della ripartizione della spesa totale dei consumi energetici, secondo quanto definito dalle UNI/TS 11300.

4) Mappatura dell'impianto (codici apparecchi, nome utente, dati di programmazione etc.) da aggiornare nel caso in cui ci fossero stati interventi previ.

5) Stesura delle istruzioni per l'utilizzo dell'impianto e dei dispositivi atti alla contabilizzazione.

Contabilizzazione diretta

1) Rilievo e certificazione dei corpi scaldanti installati per la determinazione di:

  • potenza termica secondo la UNI 442-2 o metodo dimensionale;
  • nuova tabella millesimale.

2) Dimensionamento delle portate in modo da ottenere, in esercizio, valori di salto termico elevati.

3) Determinazione di:

  • diametro delle valvole termostatiche e dei detentori e tipo di raccordo alle tubazioni;
  • tipo di valvole termostatiche e di sensore;
  • curva della temperatura di mandata ai fini della precisione di regolazione e della temperatura di ritorno.

4) Calcolo dei parametri richiesti dalla UNI 10200 ai fini della ripartizione della spesa totale, secondo quanto definito dalle UNI/TS 11300.

5) Scelta del contatore di calore corretto in funzione dei valori di portate previsti.

6) Mappatura dell'impianto (codici apparecchi, nome utente, dati di programmazione etc.) da aggiornare.

7) Stesura delle istruzioni per l'utilizzo dell'impianto e dei dispositivi atti alla contabilizzazione.

Ripartitori di calore

Un ripartitore dei costi di riscaldamento è uno strumento elettronico in grado di misurare il consumo di calore del corpo scaldante sul quale è installato ed è indicato per impianti centralizzati a colonne montanti (UNI EN 834). Può essere installato solamente su corpi scaldanti con superficie accessibile nei quali è noto il rapporto tra temperatura e potenza termica, quali ad esempio i radiatori ad elementi (non pannelli a pavimento/soffitto o termoventilconvettori). I ripartitori sono di tre tipi in base alla temperatura media di esercizio da misurare sulla superficie del radiatore e alla presenza di un copriradiatore: a un sensore (>55°C), a doppio sensore >35°C) e a sensore remoto la cui unità elettronica viene installata all’esterno del copritermo.

La norma dice che in uno stesso impianto i ripartitori devono essere dello stesso modello ovvero utilizzare lo stesso principio di misura (stesso tipo di sensore e marca).  Prima di installarli è opportuno verificare se l’impianto è adibibile completamente alla ripartizione; quale tipo di sensore utilizzare. La direttiva MID 2004/22/CE del Parlamento Europeo e del Consiglio del 31 marzo sulla precisione degli strumenti di misura obbliga il costruttore ad omologare il contatore con il nuovo marchio CE-M e secondo la EN 1434 i contatori devono essere almeno di classe 3 (errore di misura < 3%).

Dal momento che la distribuzione delle temperature non è uniforme è opportuno installare correttamente il ripartitore. Il valore ottenuto attraverso un qualsiasi ripartitore non è mai un valore assoluto, bensì un indice (%) di consumo (HCA, heat cost allocation, ovvero l'assegnazione del costo del calore) e pertanto il consumo del singolo radiatore può essere calcolato solamente rapportando il valore di HCA -letto sul ripartitore- con la somma di tutti i valori di HCA dei radiatori dell’impianto. In ultima analisi è possibile valutare il consumo riferendolo alla misura reale (diretta) di energia termica, o di combustibile. Infine, i ripartitori devono essere parametrizzati (ossia programmati ) inserendo la potenza termica (Watt) e il fattore K di contatto termico (in funzione della forma e materiale del radiatore). Entrambi i dati sono dichiarati dal fabbricante o, in mancanza delle schede tecniche, si possono calcolare in base alla UNI 10200/2015.

Principi generali di ripartizione secondo la UNI 10200

  1. Valutare le spese totali
  2. Ricavare l'energia utile totale
  3. Determinare l'energia involontaria
  4. Calcolare i millesimi di ripartizione
  5. Formulare il prospetto di spesa

termoregolazione-contabilizzare-e

Tutte le spese relative all’impianto di riscaldamento vengono accorpate in un’unica voce (ST) e la suddivisione viene fatta in base a una quota fissa (Qf), pari a una percentuale della ST (tra il 30% e il 50%). Questa viene poi ripartita tra i condòmini in base ai millesimi di proprietà e a una quota a consumo (Qc), pari alla rimanente parte della spesa (Qc = ST - Qf); successivamente viene ripartita in parti proporzionali al consumo individuale misurato. In altri termini, dette U1, U2, …Un le unità di calore conteggiate per ciascun utente, le singole quote variabili saranno:

Qc1= Qc * U1/(U1+U2+…Un)
Qc2= Qc * U2/(U1+U2+…Un)
Qc3= Qc * U3/(U1+U2+…Un)
Qcn= Qc * Un/(U1+U2+…Un)

Osservazioni sulla convenienza del sistema e le possibili truffe

Benché l’obbligo di adeguamento al D.L. 102/2014 non sia previsto per edifici con meno di 8 condòmini  e quand'anche non fossero nemmeno tenuti ad essere gestiti da un amministratore, è raccomandabile valutare la convenienza d'installare un sistema di contabilizzazione e termoregolazione del calore per evitare di essere truffati da vicini affatto onesti.

Sottolineiamo che, nei vecchi impianti dotati di contatore, dove la ripartizione della spesa avviene in base alle ore di funzionamento delle pompe di circolazione e non all’effettiva quantità di calore consumato, la possibilità di manomettere la regolazione delle valvole di mandata dell’ACS, di alimentazione dei corpi scaldanti, facilita gli imbrogli da parte di impiantisti compiacenti.

In pratica, se un idraulico poco equo, quindi affatto professionale, apre completamente la valvola della pompa di circolazione corrispondente all'inquilino suo committente, mentre abusivamente regola a metà l’apertura di quella corrispondente agli altri appartamenti, succede che le pompe di questi ultimi devono funzionare più ore per convogliare la quantità di calore necessaria a soddisfare il bisogno termico. Orbene, poiché la ripartizione della spesa di combustibile è proporzionale alle ore di accensione, in altri termini, succede che negli appartamenti regolati con una portata ridotta anche se le valvole dei radiatori delle stanze inutilizzate vengono impostate come spente (mediante un cronotermostato programmabile) il consumo di riscaldamento non è equo in quanto viene computato a favore dell’inquilino che mantiene acceso per meno tempo l’impianto. Nei vecchi impianti centralizzati, l'iniqua ripartizione non necessariamente deve essere frutto di un’azione truffaldina: in genere l’unità immobiliare collocata più vicino alla caldaia, avendo minore caduta di pressione e anche minore superficie disperdente (tubazioni relativamente corte) richiederà meno ore di funzionamento delle pompe di circolazione, a parità di calore consumato.
