La prima struttura al mondo interamente in legno realizzata da robot

padiglione-legno-robot-l

La Landesgartenschau Exibition hall 2014 è un prototipo architettonico, ideato all’Università di Stoccarda, finanziato dall’Unione europea e dallo stato di Baden–Württemberg. Una novità del design computazionale e dei sistemi robotizzati di fabbricazionea controllo numerico di costruzioni in materiali rinnovabili, come in questo caso il legno. È il primo edificio al mondo con struttura portante interamente costituita da placche di faggio multistrato realizzata mediante robot.

Arboskin: il padiglione bioplastica riciclata

Stampa 3d: ad Amsterdam il primo edificio stampato in scala 1:1

Di seguito in dettaglio gli aspetti innovativi della struttura in legno.

padiglione-legno-robot-b

PROGETTAZIONE BIOMIMETICA E COMPUTAZIONALE

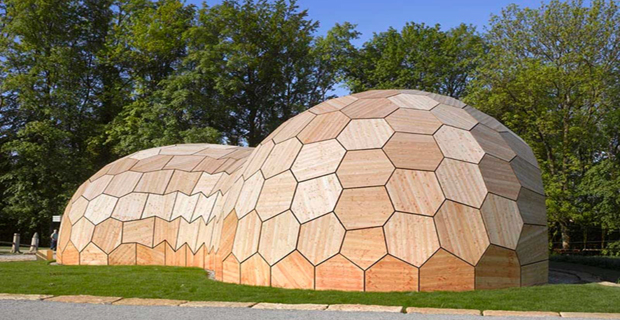

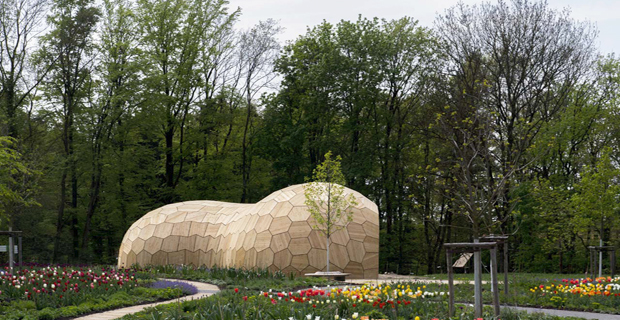

La composizione del guscio si ispira allo scheletro dei ricci di mare, un organismo modulare composto da singoli elementi di carbonato di calcio uniti tra loro grazie a piccoli incastri sui bordi. Accanto alla progettazione biomimetica quella computazionale prevede che tutto l’insieme (caratteristiche dei materiali, misure e principi di fabbricazione) faccia parte di un sistema di simulazione e ottimizzazione in cui le forme vengono disegnate in modo automatico.

padiglione-legno-robot-c

padiglione-legno-robot-d

FABBRICAZIONE ROBOTICA

Le 243 placche di faggio multistrato e le 7600 articolazioni che vanno a costituire gli incastri sono tutti elementi ottenuti da una fabbricazione robotica: un processo digitale che parte dalla generazione geometrica passando attraverso lo studio strutturale.

padiglione-legno-robot-e

padiglione-legno-robot-f

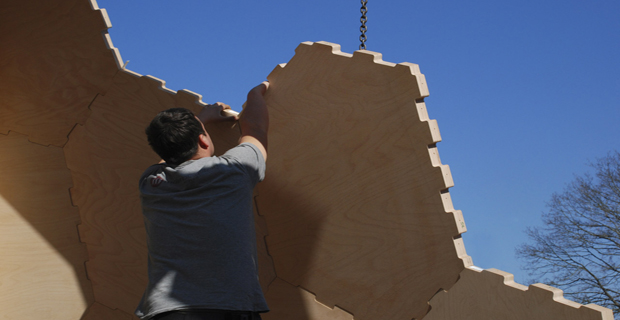

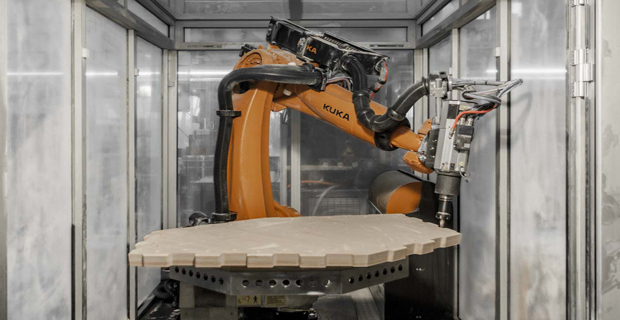

Le connessioni sono realizzate da una macchina a sette assi facilmente adattabile alla generazione di geometrie complesse. La realizzazione delle placche è stata completata in sole 3 settimane.

padiglione-legno-robot-g

METODI DI RILEVAMENTO AVANZATI

La fabbricazione robotica è molto precisa: lo scarto quadratico medio della precisione di fabbricazione è di soli 0,86 mm, molto più basso rispetto alle costruzioni in legno convenzionale. L’edificio, una volta ultimato, verrà più volte scansionato tridimensionalmente per monitorare il comportamento della struttura nel lungo periodo.

padiglione-legno-robot-h

padiglione-legno-robot-i

INNOVAZIONE

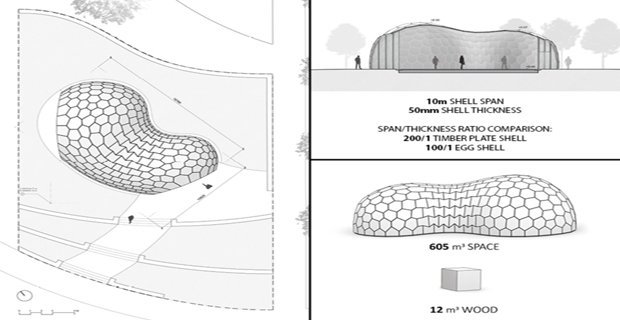

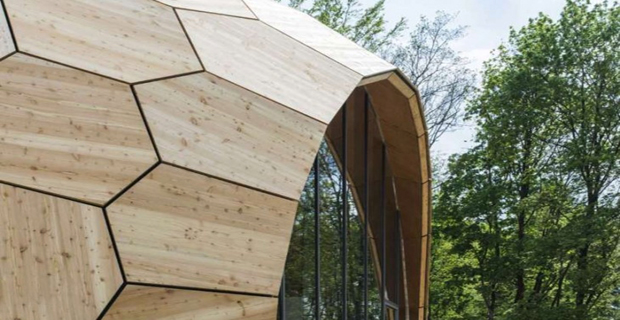

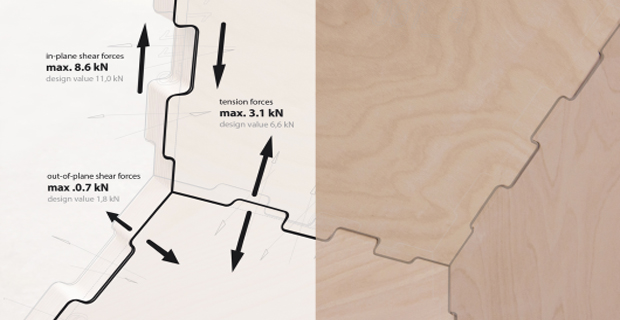

Oltre ad essere il primo edificio composto da placche di faggio multistrato fabbricate roboticamente, l’innovazione della Landesgartenschau Exibition hall sta anche nel fatto che il sistema di placche è contemporaneamente involucro e struttura dell’edificio.Le sollecitazioni che si generano in corrispondenza dei bordi vengono trasferite efficacemente alle articolazioni: ciò consente l’impiego di placche multistrato leggere, di soli 50 mm di spessore.

padiglione-legno-robot-a

padiglione-legno-robot-m

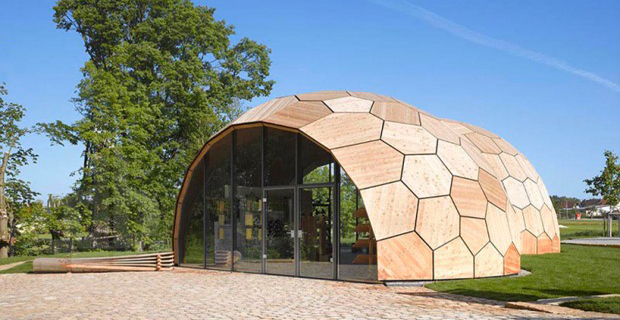

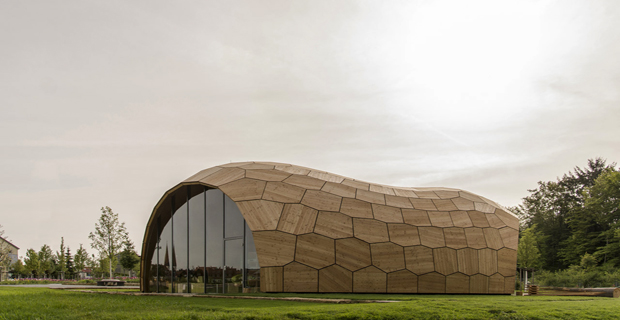

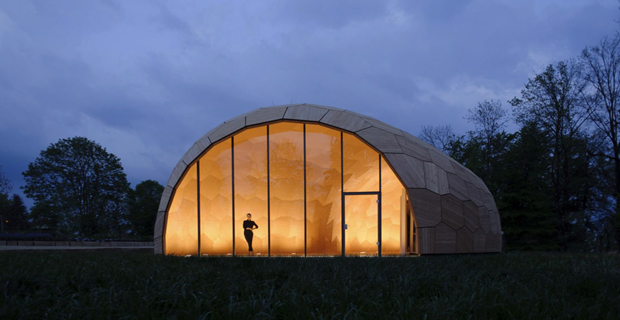

La struttura presenta due zone spaziali: l’ingresso e l’area espositiva entrambe sovrastate dalla cupola di placche lignee poligonali convesse; lo spazio di collegamento tra le due zone è caratterizzato da una leggera contrazione e ricoperto da placche poligonali concave. L’ingresso si trova in corrispondenza della parte più bassa dell’edificio mentre l’area espositiva è più alta, raggiunge i 6 m di altezza e si affaccia sul paesaggio grazie ad un’ampia vetrata.

padiglione-legno-robot-n

padiglione-legno-robot-o

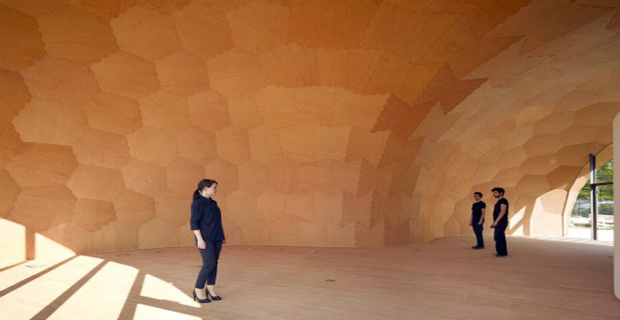

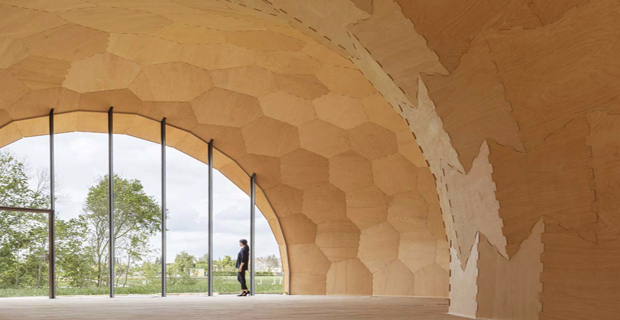

Le placche con le loro linee di connessione creano un suggestivo effetto–tessuto sulle superfici interne; mantenendo poi una certa irregolarità, sembrano seguire lo sviluppo delle forme naturali e visto dall’esterno l’insieme evoca l’immagine di un essere preistorico accasciato al suolo.
