Maison des Yvelines e le tecniche della tradizione africana
Maison des Yvelines, in Senegal, è un progetto realizzato con le tecniche della tradizione africana e ospita i volontari che lavorano con e per la comunità locale fornendo loro spazi per uffici e strutture per riunioni. Si tratta di un edificio straordinario sia per il bassissimo investimento economico in rapporto al risultato costi-benefici, sia sotto l’aspetto sociale e architettonico.
Maison des Yvelines rappresenta uno dei maggiori successi della compagnia "AVN construction CC" in Senegal. Finanziato in parte dal Conseil Départemental des Yvelines francese, in collaborazione con l'ONG Le Partenariat e l'Agenzia di sviluppo regionale di Matam, il Comune locale di Ourossogui (nel nord del Senegal) e il Regional Urbanism Service.
La realizzazione della Maison des Yvelines rappresenta un primo e mirabile esempio di edificio realizzato facendo ricorso a tecniche e materiali della tradizione, ma soprattutto di manodopera locale: infatti per il cantiere è stata coinvolta l’associazione non-profit Nubian Vault.
Maison des Yvelines: il riconoscimento internazionale
La Maison des Yvelines è rapidamente diventata un punto di riferimento nella regione, sia per la popolazione locale che per gli attori istituzionali, oltre a fungere da modello edilizio virtuoso, visto anche il prestigioso riconoscimento internazionale ottenuto alla fine del 2017 (l'edificio è stato inaugurato nel 2016). Si tratta del riconoscimento assegnato nel Novembre 2017, durante il Meeting COP23 ai Green Solutions Awards a Bonn, ad AVN, che ha vinto un premio per l'edilizia a basse emissioni di carbonio.
Alla competizione erano presenti ben 150 partecipanti da 19 paesi che hanno presentato soluzioni architettoniche, eco-responsabili, innovative; soluzioni che, come valori preminenti e premianti, dovevano dimostrare di saper integrare il comfort per gli utenti e la durabilità dell’edificio.
La Maison des Yvelines rispondeva molto bene a questi criteri; inoltre, le prestazioni a basse emissioni di carbonio di questo edificio vanno ben oltre le proprietà di risparmio energetico dovuto al sistema passivo della struttura, pensato per ottenere il comfort termico in un clima come quello dell’Africa del centro-settentrionale. In effetti, l'intero processo di costruzione si basa su tecniche semplici con poca o nessuna meccanizzazione e sull'uso di materie prime di provenienza locale con un'impronta di carbonio molto bassa.
Si pensi ad esempio alle 342 tonnellate di CO2 risparmiate in fase di realizzazione e contemporaneamente all’opportunità di formare, coinvolgendoli direttamente sul posto di lavoro, 19 volontari che sono diventati muratori.
Caratteristiche tecniche di Maison des Yvelines
L'edificio, costato appena 107 mila euro, copre una superficie calpestabile di circa 370 mq ed è composto da uffici e gli alloggi dei volontari YCID (Yvelines International Cooperation and Development) che contano circa un’ottantina di persone facenti parte di realtà associative del territorio senegalese.
In Africa e in particolare nel nord-est del Senegal, la maggior parte degli edifici è costruita con materiali importati (lamiera, cemento, acciaio, ecc.). Tuttavia, questi materiali sono costosi e il loro comfort termico e acustico non è adattato al clima locale.
Volendo recuperare le radici tradizionali delle costruzioni del passato, i materiali naturali locali (economici, ecologici, facilmente lavorabili, isolanti e con un’ottima inerzia termica) e desiderosi di investire in manodopera locale – al fine di creare nuove opportunità di occupazione – il Dipartimento di Yvelines ha deciso di sostenere il programma di sensibilizzazione e promozione della Nubian Vault.
La tecnica della Nubian Vault utilizza esclusivamente materiali locali: mattoni in fango per le pareti e il tetto, che sono disponibili in loco e quindi consentono gli abitanti del posto di costituire manodopera locale il cantiere.
Le strutture murarie sono realizzate in Adobe, cioè mattoni di fango impastato a paglia, formati, tagliati e poi lasciati a seccare al sole, e mattoni con superficie esterna incrostata di ciottoli.
I solai del tetto sono esclusivamente a volta (senza cupole) e sopra di essi trova posto un tradizionale terrazzo piano calpestabile. Le volte dell’intradosso dei solai, sono di larghezza standard (3,25 metri), realizzate con mattoni di fango di dimensioni standard, mentre le pareti hanno uno spessore standard e le aperture per porte e finestre sono di dimensioni modulari ripetute a formare una composizione elegante ed equilibrata.
Una delle poche strategie in cui si opta per un materiale non naturale è il rivestimento di plastica incorporato nelle volte, e lo si è fatto esclusivamente per ridurre la penetrazione dell'acqua che potrebbe portare col tempo all'erosione della terra struttura in terra cruda.

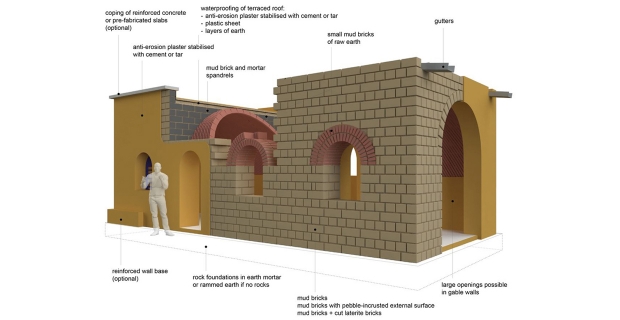

Schema costruttivo della struttura portante della Maison, con indicazione dei componenti principali e dei materiali
La Nubian vault o volta nubiana
La Nubian Vault (volta nubiana) è una nuova interpretazione di una tecnica ancestrale, riproposta da AVN al fine di consentire l'accesso ad alloggi appropriati e convenienti a quante più persone possibile, il prima possibile. AVN basa la sua azione su innovazioni tecniche chiave, adattate al clima, alle risorse e al contesto sociale ed economico del Sahel.
La tecnica della “volta nubiana” è un metodo antichissimo di costruzione delle volte, senza l’uso di centine in legno, che trae origine dell'Alto Egitto. Questa tecnica utilizza solo mattoni e malta di terra, e le volte nubiane costruite oltre 3.500 anni fa nel tempio funerario del Ramesseum a Luxor sono ancora in piedi: pertanto è un metodo costruttivo che, se ben applicato, garantisce stabilità e durabilità alle strutture.
Una volta nubiana, il vento non può portarla via, il vento non può romperla, la pioggia non può entrare, e se ci fosse un fuoco qui, la terra non brucia ... Quindi è davvero buono. Se si confronta, il metodo Nubian Vault è più economico del cemento. Se potessimo, l'intero villaggio sarebbe Nubian Vaults.
Così René Ndong e Brigitte Phiaw della Nubian Vault descrivono l’omonima struttura della tradizione africana.

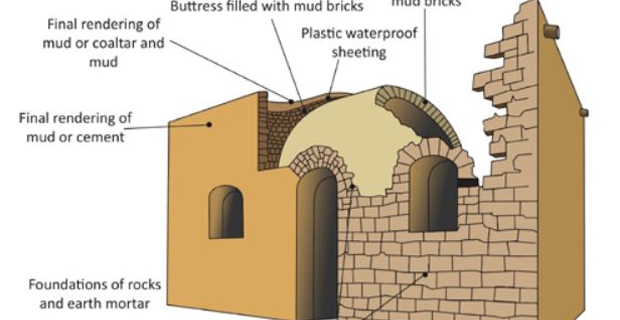

Immagine: schema costruttuttivo della struttura della volta nubiana vista in uno spaccato assonometrico, con indicazione dei componenti principali e dei materiali (fonte: Nubian Vault Association)
Negli ultimi quindici anni, AVN ha introdotto con successo una versione semplificata e standardizzata di questa antica tecnica della volta nubiana in Burkina Faso, Mali, Senegal, Benin e Ghana. Si tratta di una tecnica standardizzata :
- ecologicamente sostenibile: niente lastre di copertura in lamiera grecata, né travi, travi o supporti in legno;
- a emissioni zero: nessuno dei materiali da costruzione viene prodotto o trasportato su lunghe distanze, né è necessario abbattere gli alberi;
- economicamente sostenibile: vengono utilizzate solo materie prime disponibili localmente (terra, rocce e acqua), favorendo i circuiti economici locali e l'autosufficienza, con un risparmio fino al 50% in meno rispetto ad altre tecniche costruttive per la struttura di base;
- confortevole: grazie alle ottime proprietà di isolamento termico e acustico della costruzione in terra;
- durevole: gli edifici NV hanno una durata molto più lunga di quelli con tetti in lamiera e lamiera ondulata e la manutenzione è semplice;
- modulare: applicabile a una vasta gamma di edifici (abitazioni, scuole, centri sanitari ...), di stili diversi (tetti piani a terrazza, edifici a due piani, edifici a corte ...), facilmente ampliabili;
- vernacolare: incorporando pratiche tradizionali ed estetica dell'architettura terrestre.
La versione semplificata e standardizzata della tecnica di AVN è stata adattata alle condizioni climatiche e al know-how tradizionale della regione del Sahel, facilitando l'apprendimento sul posto di lavoro.
Le coperture che impiegano la struttura della volta nubiana rappresentano inoltre un'alternativa sostenibile ed economica alle lastre di copertura o al tetto in cemento che sono oggi diffuse nell'Africa occidentale.
Le attività socialmente utili ospitate nella Maison des Yvelines
Il programma architettonico è constato nella combinazione di due funzioni distinte: spazi amministrativi e di accoglienza da un lato e spazi di alloggio dall'altro. Sono stati creati tre blocchi di edifici separati da cortili interni che offrono spazi ventilati, ombreggiati e con un forte senso di riservatezza come ulteriore fattore di qualità.
L'edificio amministrativo e della reception è allineato con la strada principale e offre un'imponente e accogliente facciata a due piani mentre l'edificio degli alloggi è sviluppato in modo più discreto nella profondità del pezzo.
Questo luogo dedicato alla cooperazione dipartimentale costituisce un punto di riferimento, ma anche uno spazio fisico, per lavorare con i partner locali a cui spesso mancano di strutture materiali di prima necessità, e si pone come una risorsa e un centro di animazione per sostenere l'azione degli Yvelinois promuovendo il loro contributo alle autorità e alle popolazioni locali.
Le questioni abitative sono questioni estremamente importanti per noi, per l'ambiente ed è dimostrato che le condizioni di vita e abitative sono ciò che contribuisce di più a la salute e il benessere delle popolazioni. Il Nubian Vault corrisponde perfettamente alla nostra politica di gestione delle risorse e alla nostra lotta contro la povertà, perché migliora le condizioni di vita degli abitanti delle aree rurali.
Queste le parole di Abdoulaye Baldé, Ministro dell'Ambiente e dello Sviluppo Sostenibile del Senegal.
L'operazione, ha previsto una dotazione finanziaria provvisoria di 150.000 euro per circa sei mesi di lavoro, ha consentito di concretizzare due specifiche obbiettivi:
- Un programma di "formazione dinamica" basato sul concetto di "volta nubiana", destinato agli apprendisti muratori senegalesi locali al fine di addestrarli nelle tecniche di costruzione e nelle finiture delle volte nubiane;
- un obbiettivo di “integrazione” che ha permesso agli yvelinesi lontani dal mercato del lavoro tradizionale di ritrovare una propria collocazione professionale, partecipando alla costruzione della Mayson in partnership con muratori locali.
Un vero esempio di azione di cooperazione internazionale sostenibile.
Il presidente del Senegal, Macky Sall ha elogiato le qualità architettoniche della Maison, così come Mariline Diara, direttrice dell'Environnement et des Etablissements Classés du Sénégal, che ha dichiarato durante la sua inaugurazione che lo sviluppo in ambito nazionale dei principi cardine con cui opera la Nubian Vault produrrebbe, nel corso di qualche anno risultati significativi in termini di fruizione ad alloggi sostenibili e realizzati a regola d’arte, e con importanti benefici economici, ambientali e sanitari per la popolazione.
