Solar Info Center di Friburgo: il centro servizi certificato LEED Platinum

Il Solar Info Center (SIC) di Friburgo, in Germania, nasce dall’idea di racchiudere sotto un unico tetto figure professionali legate da un comune denominatore: operare nel campo delle energie rinnovabili.

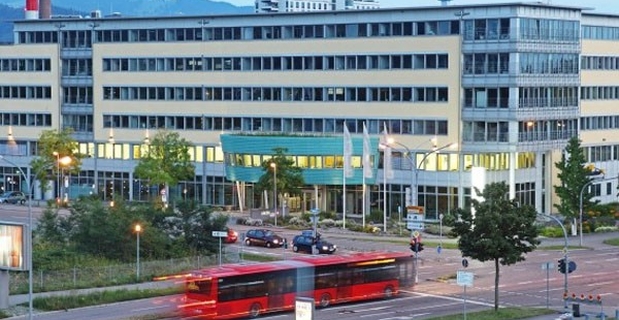

In copertina: foto © Ingo Schneider

IL PRIMO EDIFICIO PER IL TERZIARIO CERTIFICATO LEED IN ITALIA

Di proprietà di un investitore privato, il Solar Info Center si finanzia grazie all’affitto delle compagnie che vi hanno sede: unità indipendenti tra loro ma che potrebbero essere potenziali partners in un centro che offre consulenza sulla sostenibilità a 360 gradi.

Le sempre più restrittive normative comunitarie volte alla mitigazione dei cambiamenti climatici e la conseguente crescita del mercato delle energie rinnovabili hanno portato, agli inizi del 2000, all’idea di un centro di informazioni del settore in un luogo che fungesse da modello per aziende e potenziali clienti.

Il risultato è stato un edificio con un fabbisogno energetico del 30% inferiore rispetto ai limiti imposti dalla German Energy Saving Ordinance del 2007, ovvero il secondo edificio (in termini di punteggio) certificato LEED PLATINUM in Germania.

Il progetto del Solar Info Center di Friburgo

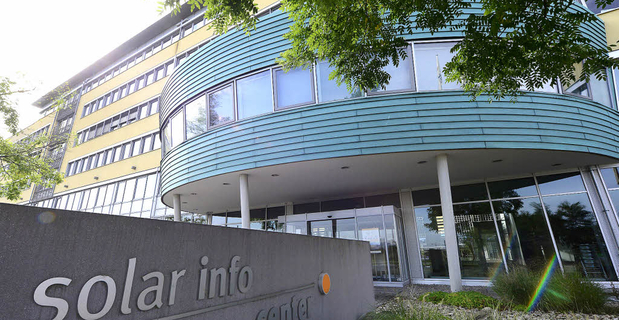

 © SIC GmbH © SIC GmbH

Collocato in una posizione strategica nella parte settentrionale della città, a completamento di un’area libera in adiacenza dell’aeroporto, tra la zona fieristica e l’università, il Solar Info Center fa della reputazione internazionale di Friburgo come Green City il suo prestigioso biglietto da visita.

Una struttura di cemento armato si innalza per 5 piani e racchiude un’area complessiva di circa 14.000 mq con spazi funzionali e flessibili che possono essere riprogettati per specifiche esigenze: 9.000 mq di uffici di varie dimensioni (dagli smart offices di 35 mq agli open space di 1.500 mq); 700 mq riservati allo svolgimento di workshops, congressi e meeting; 450 mq di area espositiva; 2.600 mq di laboratori con attrezzature all’avanguardia a disposizione sia delle aziende interne al Centro che di Istituti esterni per ricerche, produzione di prototipi, costruzione di modelli e simulazioni tecniche.

Scopri la città con Study Visit Friburgo

L’edificio dal punto di vista energetico

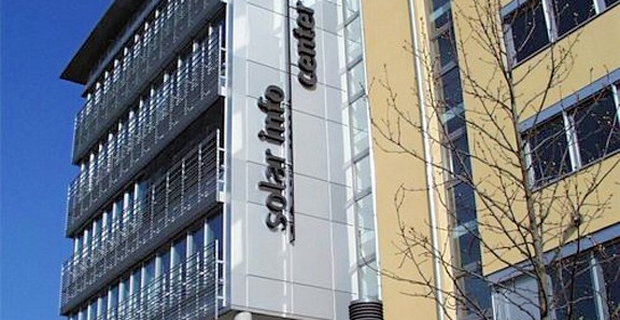

 foto da www.partyraum-freiburg.de foto da www.partyraum-freiburg.de

Volumetricamente compatto (rapporto S/V pari a 0,22) e dalla pianta ad U, l’edificio gode di un’esposizione ottimale con le “ali” orientate a sud-est.

Il sistema composito utilizzato per l’isolamento termico della facciata si alterna a vetrate continue strutturali (a montanti e traversi) mentre la copertura è del tipo “tetto caldo” con l’isolante nello strato più esterno.

Le ottime prestazioni dell’involucro e l’introduzione di sistemi solari passivi fanno sì che il fabbisogno di riscaldamento, soddisfatto tramite una rete di teleriscaldamento proveniente dal vicino Ospedale Universitario, sia inferiore a 30 KWh/mq p.a.

Grazie ad interventi di efficientamento dell’impianto e all’inserimento di un moderno sistema di recupero di calore, per l’approvvigionamento termico del Centro Servizi non è necessario ulteriore utilizzo di combustibili fossili, così come certificato dal Centro di Ricerca dell’Università di Stoccarda: l’obiettivo di fornire calore all'edificio senza produrre emissioni è stato così raggiunto.

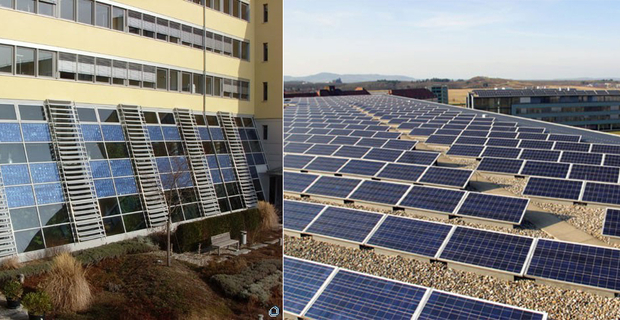

 a sinistra © Hochschule Offenburg; a destra © SIC GmbH a sinistra © Hochschule Offenburg; a destra © SIC GmbH

Un impianto fotovoltaico di 65 KW di picco è posizionato sulla copertura dell’edificio mentre sulla facciata inclinata, in corrispondenza del foyer, pannelli fotovoltaici e termici garantiscono un’adeguata schermatura dai raggi solari oltre che la produzione di energia pulita.

Una grande quantità di luce naturale permea negli ambienti consentendo un notevole risparmio di energia elettrica. Le aperture, studiate in modo da garantire condizioni di lavoro ottimali, presentano una percentuale di superficie vetrata tale da evitare il surriscaldamento interno coadiuvate dalle schermature solari. Un sistema di controllo consente infatti la regolazione delle veneziane in funzione dell’irraggiamento e della temperatura della stanza.

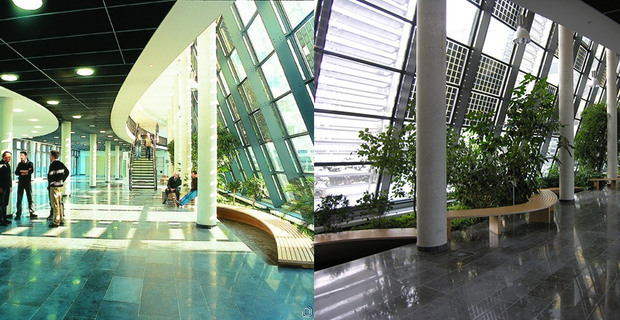

 a sinistra © SIC GmbH; a destra foto da www.agsn.de a sinistra © SIC GmbH; a destra foto da www.agsn.de

La qualità dell’aria durante il periodo invernale è assicurata da un sistema di ventilazione a flusso semplice che viene utilizzato anche in estate per la ventilazione notturna degli ambienti.

La climatizzazione estiva del foyer e della sala riunioni al piano terra avviene tramite 5 sonde geotermiche che vengono sfruttate anche nel periodo invernale per preriscaldare l’aria nei medesimi ambienti.

Monitoraggio e interventi di ottimizzazione

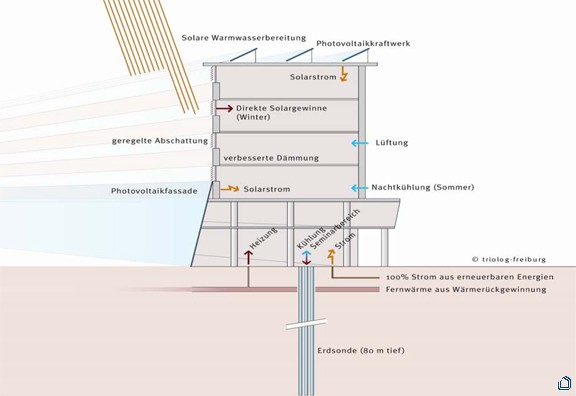

 foto da www.enob.info foto da www.enob.info

Il Solar Info Center di Friburgo, dopo il suo completamento alla fine del 2003, è stato sottoposto a monitoraggio allo scopo di verificare se l’edificio reale soddisfacesse le aspettative progettuali.

I risultati, sottoposti ad una lettura critica, non solo hanno dimostrato che il Solar Info Center è un ottimo esempio di edificio a basso consumo energetico con valori inferiori rispetto ai risultati attesi, ma hanno anche permesso di ottimizzare ulteriormente il complesso sistema impiantistico.

Nei periodi più freddi dell’anno e successivamente ad un periodo di spegnimento dell’impianto (durante il fine settimana), i dati sul riscaldamento hanno mostrato un notevole abbassamento della temperatura interna con fatica a tornare a regime (3 giorni).

Per far fronte al maggiore fabbisogno di energia, la temperatura interna, inizialmente costante, è stata innalzata di 15 K nelle le prime due ore della mattina e il tempo di funzionamento dell’impianto è stato incrementato di un’ora: le stanze hanno così raggiunto la temperatura interna desiderata all’inizio della settimana.

Importanti misure di ottimizzazione sono state introdotte nel sistema di ventilazione con lo scopo di ridurre al minimo i ricambi di aria quando la temperatura esterna è bassa senza però compromettere la salubrità degli ambienti. Nel periodo estivo invece, l’inserimento di un sistema di gestione dinamico sviluppato dall’Università di Scienze Applicate di Offenburg consente di modulare l’intensità della ventilazione notturna con un risparmio di energia del 38%.

Il monitoraggio ha consentito inoltre di allineare i sensori di radiazione delle veneziane in maniera ottimale mentre un impulso inverso regola l’apertura quando la persiana è completamente chiusa facendo sì che l’ambiente non sia completamente al buio.

Al fine di evitare il surriscaldamento a lungo termine del terreno, correzioni sono state apportate al settaggio dell’impianto di raffrescamento a pavimento nella zona del foyer. Il sistema, con onde geotermiche che arrivano fino a 80 m di profondità, si attiva solamente quando la temperatura delle stanze supera i 24°C e la temperatura esterna è oltre i 26°C; nelle facciate sud e ovest inoltre, l’irraggiamento deve superare i 150 W/mq.

La Certificazione LEED Platinum

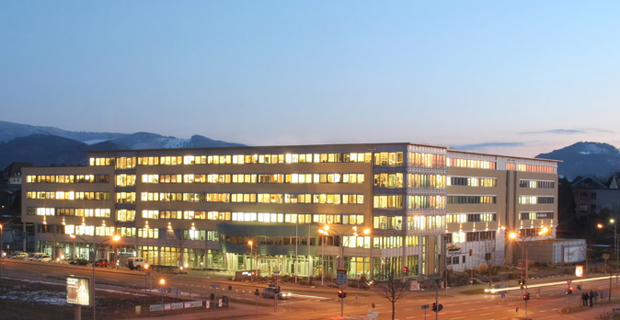

friburgo-sic-g1

Nel settembre del 2013 il Solar Info Center di Friburgo ha ottenuto la certificazione LEED Platinum. Con un punteggio di 92 punti su 110 totali è il secondo edificio tedesco più alto in classifica nella categoria “LEED Existing Buildings: Operations and Maintenance”.

Oltre alle alte performances garantite da involucro ed impianti, ha fatto la differenza “l’efficienza delle acque”, categoria in cui il SIC ha ottenuto pieno punteggio. L’acqua piovana che penetra nel terreno, viene drenata mediante canali e raccolta in apposite cisterne. Utilizzata per l’irrigazione del terreno, riesce a coprire il 100% del fabbisogno senza l’utilizzo di acqua potabile.

Grazie al processo di certificazione e alle procedure di accompagnamento, le tecniche ed i sistemi di ottimizzazione di energia consentono un elevato risparmio nei consumi e quindi di denaro. La certificazione LEED ha comportato dunque un aumento del valore economico dell’edificio oltre che della sua affidabilità a livello internazionale.

Il Centro Servizi rappresenta un esempio tangibile che progettisti e aziende che vi hanno sede possono mostrare ai potenziali clienti a dimostrazione di come sia possibile operare nel campo delle energie rinnovabili con successo: perché “un grammo di buon esempio vale più di quintali di parole”.
